📡 Guía básica de antenas TDA
📡 La clave: longitud de onda
λ = c / f
- c: velocidad de la luz
- f: frecuencia
- λ: longitud de onda
Las antenas están optimizadas para distintas frecuencias. La TV digital terrestre (TDA) usa banda UHF.
En TDA (470–700 MHz), λ ≈ 64 cm a 43 cm
- Todos los canales están dentro de ese rango
- La longitud de onda varía según la frecuencia
- Cada canal tiene una λ ligeramente distinta
👉 Por eso la antena se diseña para un valor promedio.
Tu antena debe adaptarse a longitudes entre 43 y 64 cm

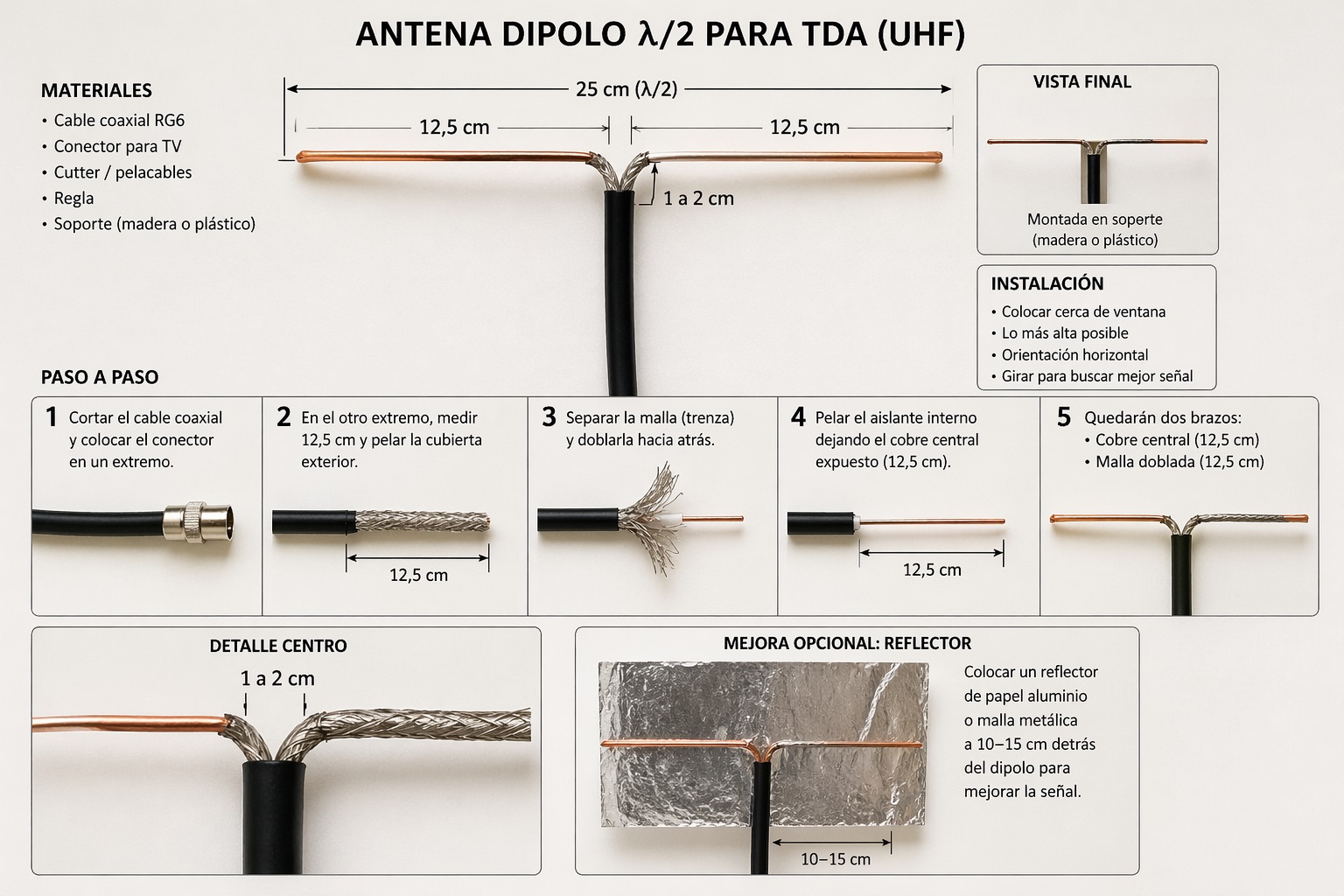

🎯 Media onda (λ/2)
L = λ / 2
- Se forma un patrón estable de corriente
- La antena entra en resonancia
- Máxima transferencia de energía
- Impedancia ≈ 73 Ω
- Muy cercana a 75 Ω del coaxial
- Pocas pérdidas
Resultado: excelente recepción sin complicaciones

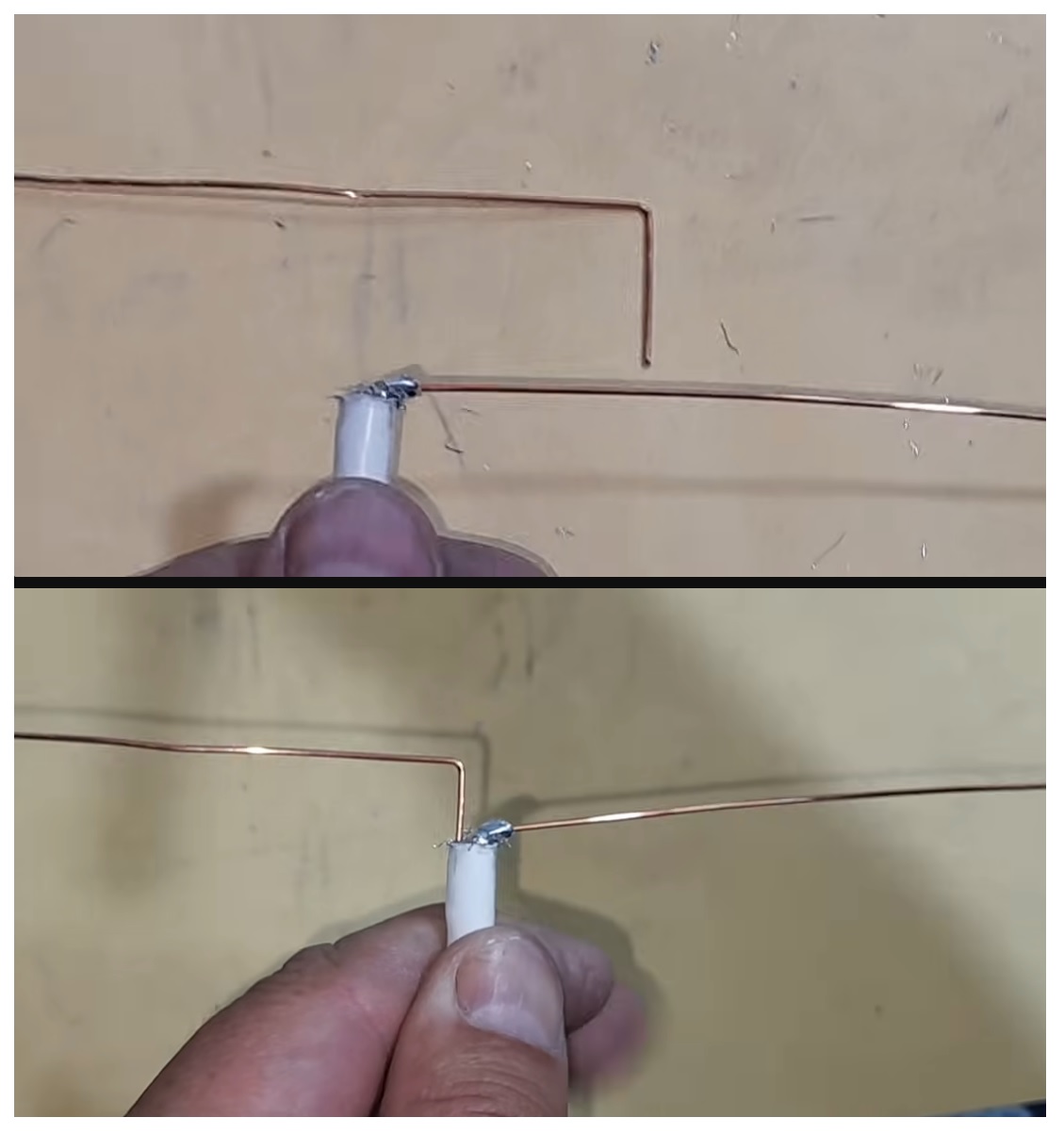

🎯 Cuarto de onda (λ/4)
L = λ / 4
- Es media antena
- Necesita referencia de masa (malla o plano metálico)
- Se comporta como un dipolo completo
- Compacta
- Fácil de construir
- Muy usada con cable coaxial
Resultado: casi tan eficiente como λ/2 pero más simple
🧠 Idea general
- Las antenas dependen de la frecuencia
- Los canales trabajan dentro de un rango
- No hay una medida única exacta
- Se diseña siempre para un promedio
La longitud de onda define el tamaño de la antena
